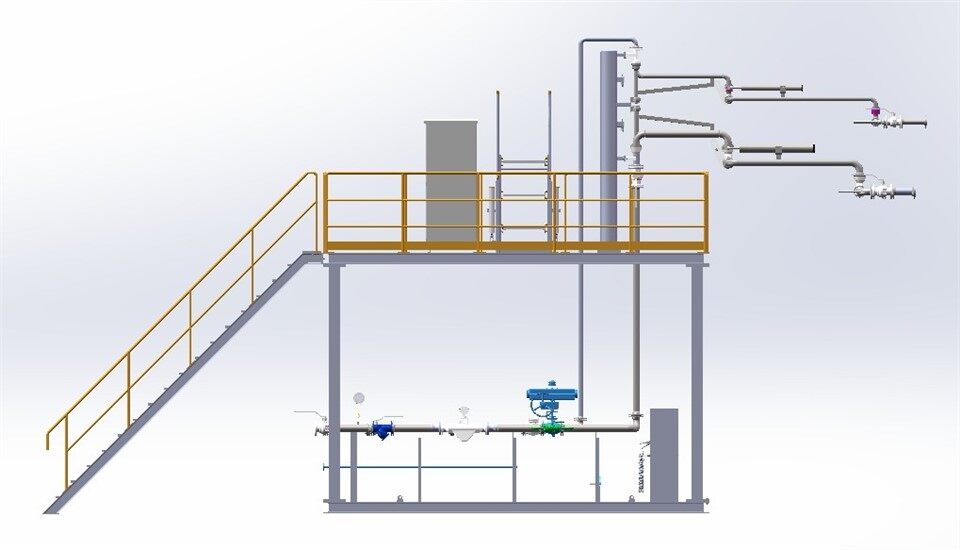

Полозья с верхней загрузкой
На нефтеперерабатывающих, химических заводах и нефтехимических складах очень часто происходят погрузочные операции. Для повышения эффективности производства, обеспечения эксплуатационной безопасности и снижения различных факторов, влияющих на скорость погрузки, наша компания разработала распределенную систему управления пакетной загрузкой LTC-X300. Эта система разработана на основе углубленного анализа потребностей нефтехимических предприятий в сочетании с уроками, извлеченными из передового отечественного и международного опыта.
Система может удовлетворить требования пакетной загрузки с помощью небольших погрузочных рычагов как для грузовиков, так и для железнодорожных вагонов. Контроль на-площадке осуществляется с помощью контроллера пакетной загрузки RCM-T2 нашей компании. Сигналы приборов от расходомеров, клапанов, термометров, реле уровня, электростатических зажимов заземления и средств управления загрузочным насосом интегрированы в контроллер. Контроллер собирает и обрабатывает эти сигналы в соответствии с требованиями процесса загрузки.
Для удаленного управления в системе используется промышленный управляющий компьютер для централизованного наблюдения. Кроме того, систему можно подключить к грузовым весам для поддержки нескольких режимов доставки и расчета.
Показатели производительности системы
Поддерживает одновременное подключение нескольких клапанов, программируемую последовательность операций клапана и 8-канальные сигналы обратной связи.
Принимает импульсные сигналы и сигналы 4–20 мА от расходомеров, поддерживая передачу данных в-режиме реального времени.
Подключается к датчикам температуры с выходом 4–20 мА или платиновым датчикам сопротивления PT100 с погрешностью ±2%.
Поддерживает переключатели уровня с питанием,-типом напряжения или пассивные.
Совместим с обычными электростатическими заземляющими устройствами.
Точность загрузки под контролем системы: ±0,1%.
Использует открытый протокол связи MODBUS, что позволяет легко интегрировать систему.

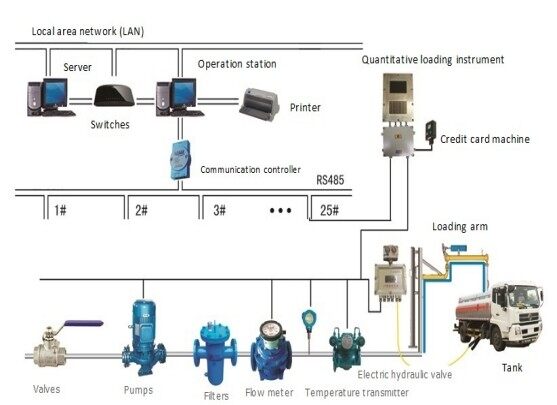

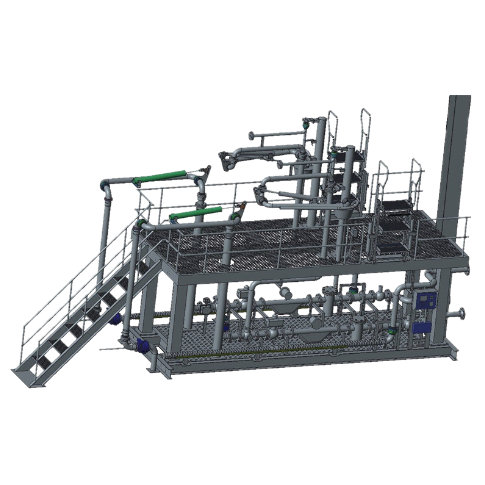

Состав системы

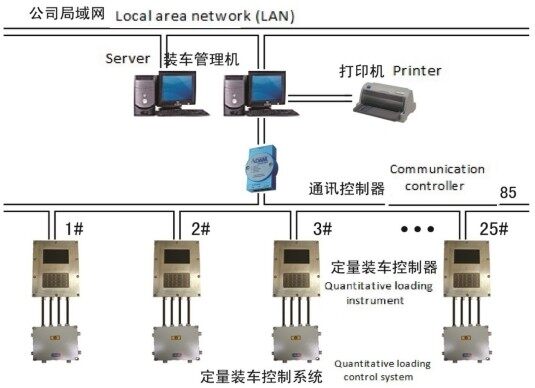

(1) Система управления верхнего-уровня
- Рабочая станция службы данных
- светодиодный монитор
- Матричный принтер формата А4.
- Источник бесперебойного питания ИБП
- Ethernet-коммутатор
- Модуль связи 485/232
- Загрузка программного обеспечения для мониторинга
- Устройство записи IC-карт
(2) Приборы и оборудование полевого контроля
- Контроллер пакетной загрузки
- Взрывозащищенный-блок управления
- Массовый расходомер или расходомер Рутса (для нефтепродуктов)
- Цифровой электро-гидравлический клапан или пневматический двухступенчатый-клапан
- Встроенный датчик температуры
- Анти-контроллер статического переполнения
- Взрывозащищенный-считыватель карт
Контроллер пакетной загрузки серии CHK-AX
Контроллер CHK-AX является ядром системы. Основанное на высокопроизводительном-процессоре ПЛК Siemens, это интеллектуальное взрывозащищенное устройство, которое можно установить рядом с погрузочной стрелой для-контроля операций по погрузке грузовиков или железнодорожных вагонов на месте. Он связывается с компьютером мониторинга через стандартную промышленную сеть управления.
Основное оборудование
Контроллер пакетной загрузки является ключевым аппаратным компонентом. Он включает в себя высокопроизводительное-ядро ПЛК и предназначен для децентрализованной установки рядом с погрузочными рукавами, обеспечивая возможность управления погрузочными операциями на месте и бесперебойную связь с компьютером мониторинга.
Функции контроллера пакетной загрузки
- Пакетная загрузка – установите целевой объем и подайте сигналы управления клапаном для точной загрузки.
- Блокировка и сигнализация – Обеспечивает защиту от перелива и сигнализацию об электростатических неисправностях с помощью переключателей уровня и заземляющих зажимов.
- Управление клапаном и обратная связь – поддержка четырех групп клапанов; время можно регулировать через вход на панели на ЖК-дисплее.
- Вход потока – подключается к различным расходомерам; обычно поддерживает импульсные сигналы (0–3 кГц).
- Температурный вход – принимает стандартные промышленные сигналы PT100; 14-битный аналого-цифровой преобразователь обеспечивает точность измерений и автоматическую температурную компенсацию.
- Настройка параметров. Плотность, коэффициенты расхода и фазы газораспределения можно регулировать в зависимости от требований на месте.
- Централизованное/децентрализованное управление. Обеспечивает либо -централизованное управление на основе компьютера, либо децентрализованное управление на основе контроллера- для каждого погрузочного отсека.
- Настройки связи. Открытый протокол MODBUS для плавной интеграции с системами верхнего-уровня.
